THM Carbones Lagerschalen Clavicula / Clavicula M3

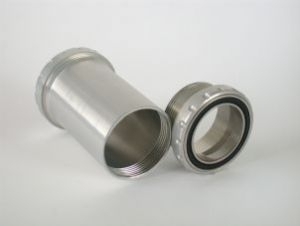

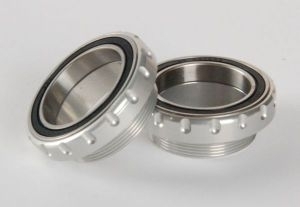

Die Lagerschalen sind in den Gewindevarianten BSA und italienisch erhältlich. In die Lagerschalen werden beidseitig abgedichtete Industrielager mit den Abmessungen Ø 42 / Ø 30/ Breite 7 mm eingesetzt.

Gewicht: 72g

BB30: Diese Lagerschalen eignen sich für die Montage der THM-Clavicula an Rahmen mit Tretlagergehäusen nach dem BB30 Standard. Der Standard ist auf den Einsatz von Achsen mit einem Durchmesser von 30mm ausgelegt. Der Lagerabstand von 68mm ist relativ gering, was zu hohen  Verformungen der Achse führen würde. Unsere Lösung verfügt über außen sitzende Lager, somit wird die Achse weniger belastet, was sich durch eine höhere Steifigkeit bemerkbar macht. Darüber hinaus bietet sie den Vorteil, dass man die gleiche Kurbel in Rahmen mit BB30 Standard und solchen mit BSA oder italienischem Lager nutzen kann. Das Komplett-System wird nur geringfügig schwerer.

Pressfit30: SRAM hat inzwischen eine eigene Spezifikation für den Kurbeleinbau. Die Rahmenbreite beträgt 68 mm oder 73 mm und der Innendurchmesser 46 mm. Wir liefern hierfür eine Adaption unseres Systems über von außen eingesetzte Schalen, welche unsere Lager wieder mit einer größeren Stützbreite von 85,5 mm (Road) bzw. 93 mm (MTB) aufnehmen.

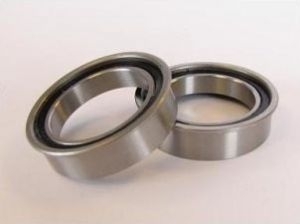

PressFit 86: Inzwischen bei Rahmen häufig eingesetzte Innenlageraufnahme als Einpressausführung von Lagerschalen mit einem Durchmesser von 41 mm. Es gibt hier die Variante “Road“ mit einer Rahmenbreite von 86,5 mm und zwei MTB-Ausführungen. Einmal mit einer zur Mittellinie symmetrischen Rahmenbreite von 92 mm und einmal mit einer unsymmetrischen Rahmenbreite von 89,5 mm. Bitte bei der Bestellung Ausführung “Shimano Pressfit“ angeben, wir liefern dann gleich die passenden Lagerschalen zur Clavicula mit.

Gewicht: 55g
